(1)吸風罩－－進風管道－－風機（或進風段）－－進風段第一段濾料層（第一級中和反應段）－－第二級濾料層（第二級中和反應段）旋流板－－出風帽蓋－－排風管（或吸入段風機）

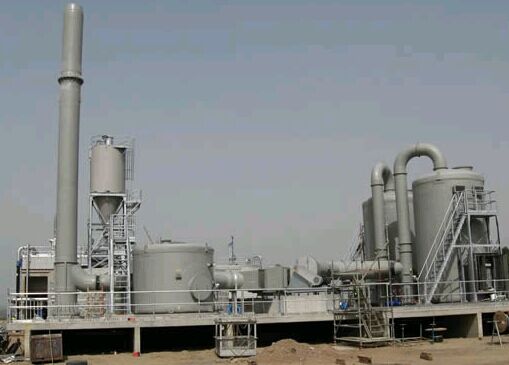

(2)酸霧凈化塔工作原理：酸霧凈化塔采用氫氧化鈉溶液為吸收中和液來凈化酸霧廢氣。氣體由離心通風機壓入或吸入進風段，再向上流動，至第一濾料層，與第一級噴咀噴出的中和液接觸反應。吸收后的廢氣繼續向上流動至第二濾料層，與第二級噴咀噴出的中和液接觸，再次發生中和反應，然后通過旋流板，由風帽和排風管或風機排入大氣中。

使用廠商設備維護人員對設備進行檢

1． 噴淋：維護人員每月由設備檢查窗檢查設備內部噴淋是否正常

2． 檢查加藥裝置是否有堵塞現象。

3． 水泵：維護人員每周檢查水泵接口及出口有無漏水現象，噪音是否異常，有無震動現象。

4． 風機：使用第一個月后應更換設備動力部分的油品，軸承部分溫度是否異常，噪音及震動是否有異常。
